Dlaczego formowanie wkładane to coś więcej niż tylko „wkładanie metalu w tworzywo sztuczne”

W nowoczesnej produkcji formowanie wtryskowe jest szeroko stosowane w komponentach elektrycznych, częściach samochodowych, złączach przemysłowych, urządzeniach medycznych i elektronice użytkowej. Na pierwszy rzut oka proces wydaje się prosty: włóż metalową wkładkę do formy iwstrzyknąć plastikwokół tego. Jednakże producenci, którzy na co dzień pracują z formowaniem wtryskowym, rozumieją, że konsekwentne wytwarzanie wysokiej jakości części formowanej metodą wtryskową jest znacznie trudniejsze, niż się wydaje. W przypadku produktów takich jak słupki zaciskowe, złącza elektryczne i zespoły izolowane precyzja jest najważniejsza.

Co to jest formowanie wstawkowe?

Formowanie wtryskowe to proces produkcyjny, podczas którego elementy metalowe — takie jak wkładki mosiężne, kołki gwintowane lub końcówki — są umieszczane wewnątrz formy przed rozpoczęciem wtryskiwania tworzywa sztucznego. Po wtryśnięciu stopionego tworzywa sztucznego, tworzywo sztuczne otacza wkładkę i po ochłodzeniu tworzy pojedynczy zintegrowany element.

Proces ten łączy w sobie:

 Wytrzymałość i przewodność metalu

 Izolacja i elastyczność konstrukcyjna tworzywa sztucznego

 Krótszy czas montażu

 Większa niezawodność konstrukcji

Ze względu na te zalety formowanie wtryskowe stało się ważnym procesem w zastosowaniach elektrycznych i przemysłowych.

Prawdziwe wyzwanie: spójność procesu

Największym wyzwaniem w formowaniu wtryskowym jest brak jednej dobrej próbki. Prawdziwym wyzwaniem jest utrzymanie spójności tysięcy, a nawet milionów części. W przypadku małych elementów elektrycznych nawet najmniejsze odchylenia mogą prowadzić do poważnych problemów: Niewspółosiowość pomiędzy mosiężną wkładką a obudową z tworzywa sztucznego Przebłyśnij wokół obszaru wstawiania Słabe wiązanie po wielokrotnym dokręcaniu lub użytkowaniu Niestabilność gwintu podczas montażu Zarysowania powierzchni spowodowane automatyzacją Wypaczenia spowodowane nierównomiernym chłodzeniem Problemy te mogą wydawać się niewielkie, ale w przypadku produktów elektrycznych mogą bezpośrednio wpływać na wydajność, trwałość i zaufanie klientów.

Dlaczego precyzja ma znaczenie przy formowaniu wkładkowym

Skuteczność elementu formowanego metodą wtrysku zależy od precyzyjnej kontroli w całym procesie produkcyjnym.

1. Dokładność wkładu mosiężnego

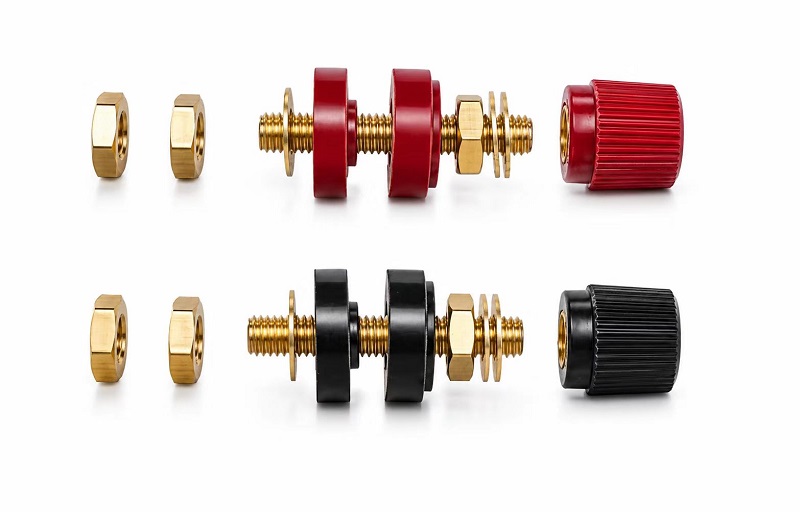

Tolerancja wymiarowa mosiężnej wkładki bezpośrednio wpływa na jakość końcowego montażu. Jeżeli wymiary wkładki różnią się zbytnio, położenie wewnątrz formy staje się niestabilne. W przypadku gwintowanych zacisków elektrycznych szczególnie istotne są koncentryczność i precyzja gwintu.

2. Projekt pozycjonowania formy

Pozycjonowanie wkładu wewnątrz formy musi pozostać stabilne podczas wtrysku. Złe ułożenie może powodować: Płytki offsetowe Nierówny przepływ tworzywa sztucznego Wady kosmetyczne  Słabość strukturalna Dlatego konstrukcja formy odgrywa główną rolę w jakości formowania płytek.

3. Kontrola ciśnienia i temperatury wtrysku

Różne materiały różnie reagują podczas formowania wtryskowego. Jeśli ciśnienie wtrysku jest zbyt wysokie: Płytki mogą się przesuwać Może pojawić się lampa błyskowa Jeżeli ciśnienie jest za niskie: Plastikowe wypełnienie staje się niekompletne Stabilne parametry technologiczne są niezbędne do powtarzalnej produkcji.

4. Równowaga chłodzenia i kompensacja skurczu

Skurcz tworzywa sztucznego po schłodzeniu może mieć wpływ na wymiary i wygląd części. Dobrze zaprojektowany układ chłodzenia pomaga: Zmniejsz wypaczenia Poprawa stabilności wymiarowej Utrzymuj jakość powierzchni Zwiększenie wydajności produkcji

Jakość wyglądu jest również ważna

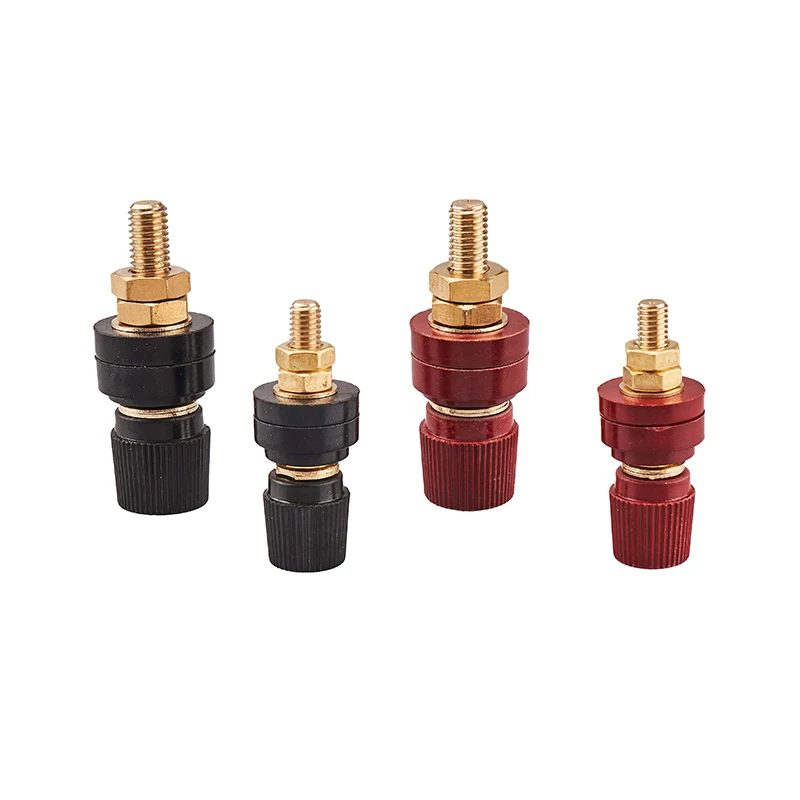

W wielu gałęziach przemysłu elementy formowane metodą wtrysku nie są już tylko częściami funkcjonalnymi. Klienci oczekują również, że produkty będą wyglądać czysto, precyzyjnie i będą najwyższej jakości. Na przykład słupki zaciskowe często pozostają widoczne po ostatecznym montażu. Oznacza to, że producenci muszą kontrolować: Wykończenie powierzchni Linie podziału Flash  Spójność kolorów Wyrównanie montażu Dobry wygląd odzwierciedla możliwości produkcyjne i dbałość o szczegóły.

Dlaczego małe części często wymagają najwyższych standardów produkcyjnych

Co ciekawe, małe komponenty są często trudniejsze w ciągłej produkcji niż duże produkty.

Dlaczego? Ponieważ:

Tolerancje są węższe

Przestrzeń montażowa jest ograniczona

Małe defekty stają się bardzo widoczne

Szybkość produkcji jest zwykle wyższa

Oznacza to, że nawet prosto wyglądające złącze elektryczne może wymagać:

Precyzyjna obróbka

Stabilne formowanie wtryskowe

Staranny dobór materiałów

Ścisła kontrola jakości

Kontrolowane procedury montażu

Wartość niezawodnego formowania wkładkowego

Niezawodne formowanie wtryskowe pomaga producentom osiągnąć:

Większa trwałość produktu

 Niższe koszty montażu

 Wyższa wydajność produkcji

Poprawiony wygląd produktu

Bardziej stabilna wydajność elektryczna

W branżach zależnych od niezawodnych połączeń elektrycznych wysokiej jakości formowanie wtryskowe nie jest opcjonalne — jest niezbędne.

Ostatnie przemyślenia

Formowanie wtryskowe może z zewnątrz wyglądać na proste, ale prawdziwa jakość produkcji wynika z kontroli procesu, precyzyjnej inżynierii i spójności produkcji. W ostatecznym rozrachunku najmniejsze elementy często wymagają największej dbałości o szczegóły. W produkcji przemysłowej szczegóły oddzielają zwykłe produkty od niezawodnych.
