Recenzja DFM powinna zrobić więcej niż tylko nazwać model „formowalnym”. Powinien łączyć wydany plik CAD z koncepcją formy, planem dekoracji, zakresem kosztów i metodą zatwierdzania próbki. W przypadku projektów gier planszowych rejestr ten musi również utrzymywać pod kontrolą całą rodzinę pionków, żetonów, kostek i akcesoriów.
Szybka odpowiedź
Przed oprzyrządowaniem wyślij jeden kontrolowany pakiet zawierający najnowsze modele 3D, wszelkie krytyczne wymiary 2D, matrycę komponentów, wymagania materiałowe i kolorystyczne, pliki dekoracji, informacje o montażu, założenia ilościowe i kryteria akceptacji próbek. Odpowiedź DFM powinna rejestrować ryzyko związane ze strukturą produktu, proponowaną strategię wnęki i podziału, chłodzenie, wyrzucanie, ciągnięcie rdzenia, dostęp do drukowania i wszystkie otwarte założenia. Zatwierdź nazwaną wersję pliku, a nie zrzut ekranu lub wiadomość e-mail z informacją „wygląda dobrze”.
1. Co obejmuje ta lista kontrolna DFM
Kingke opublikowałUsługa analizy i kosztorysowania DFMzaczyna się od rysunków 3D klienta i wymagań produktu. Ustalony przegląd struktury obejmuje jednorodność grubości ścianek, kąt pochylenia, wytrzymałość żeber, podcięcia, ryzyko uwięzienia powietrza, trendy skurczu i deformacji oraz racjonalność montażu.
Ta sama strona serwisowa rozszerza przegląd na wykonalność formy. Wymienia układ wnęki, powierzchnie podziału, chłodzenie, wyrzucanie, struktury ciągnące rdzeń, wybór jednej lub wielu wnęk oraz to, czy wymagany jest gorący kanał. To nie są osobne rozmowy. Zmiana części może zmienić plan formy, a wiązanie formy może wymagać podjęcia decyzji dotyczącej produktu.
W tym artykule opublikowany zakres staje się sekwencją zatwierdzania po stronie kupującego. Sekwencja ta stanowi redakcyjną syntezę stron poświęconych usługom i produktom firmy Kingke. Nie dodaje uniwersalnych wartości grubości ścianek, obietnic tolerancji, limitów żywicy ani żądań dostaw, których nie ma w tych źródłach.
Przydatny pakiet DFM pokazuje, co sprawdzono, co zmieniono, kto jest właścicielem każdego otwartego pytania i jaką wersję można wprowadzić do przodu. Długa prezentacja nie jest automatycznie lepszym raportem.
2. Kontroluj pakiet wejściowy przed przeglądem technicznym
Najbardziej możliwe do uniknięcia zamieszanie zaczyna się, zanim ktokolwiek przestudiuje kąt pochylenia lub linię podziału. Cytat może odnosić się do jednego modelu, natomiast grafika wykorzystuje inny. Arkusz kalkulacyjny może nazwać dwie części identycznymi, mimo że ich podstawy są różne. Dostawca może otrzymać render ukrywający elementy zestawu.
Zacznij od macierzy komponentów. Nadaj każdemu unikalnemu elementowi formowanemu stabilny identyfikator części, prostą nazwę i wersję. Jeśli w grze występuje sześć kolorów pionków z jednej geometrii formy, zapisz tę zależność. Jeśli dwie podobne figurki wymagają różnych form, zapisz to również.
| Wejście | Co uwzględnić | Dlaczego recenzent DFM tego potrzebuje |
|---|---|---|
| Model 3D | Jeden aktualny model bryłowy dla każdej unikalnej części formowanej, z poprawką w nazwie pliku. | Zapewnia geometrię używaną do przeglądu ścian, pochyleń, podcięć i konstrukcji formy. |
| Rysunek kontrolny 2D | Tylko wymiary, pasowania, punkty odniesienia i uwagi, które naprawdę kontrolują akceptację. | Oddziela wymagania dotyczące produktu od wymiarów, które mogą być zgodne z modelem 3D. |
| Macierz składowa | Identyfikator części, ilość na grę, wersja kolorystyczna, wspólna geometria i oczekiwany asortyment produkcyjny. | Łączy założenia dotyczące planowania zagłębień i wyceny z rzeczywistym zestawem gier. |
| Krótki materiał | Określona żywica, jeśli jest znana, lub wymagane zachowanie i wykończenie, jeśli wybór pozostaje otwarty. | Zapobiega przekształceniu tymczasowego założenia materialnego w niewidzialne zobowiązanie. |
| Wygląd krótki | Kosmetyczne twarze, tekstura, odniesienia do kolorów, dopuszczalne znaki i obszary chronione. | Prowadzi decyzje dotyczące podziału, bramy, wyrzutnika i dekoracji. |
| Pakiet graficzny | Ostateczna lub prawie ostateczna grafika wektorowa, kolory wydruku, rozmieszczenie i orientacja. | Umożliwia dostawcy sprawdzenie dostępu do procesu i wyrównania na rzeczywistej geometrii. |
| Kontekst montażu | Części współpracujące, grubość karty, wkładki, deski, tace lub relacje ruchome. | Umożliwia ocenę racjonalności montażu z otaczającym produktem. |
| Plan akceptacji | Krytyczne kontrole dopasowania, przegląd wizualny, kontrole stojące lub układane w stosy oraz zatwierdzone referencje. | Określa sposób oceny próbek po zbudowaniu narzędzia. |
Nie czekaj, aż każdy detal komercyjny będzie perfekcyjny. Zamiast tego oznacz niepewne pozycje jako otwarte założenia. Przydatna jest „Materiał do potwierdzenia po próbce wyglądu”. Pozostawienie pustej komórki materiału nie jest.
Jeśli pakiet projektowy nadal wymaga przygotowania, plikPrzewodnik po plikach CAD dla niestandardowych elementów gier planszowychwyjaśnia, jak zorganizować geometrię, wymiary i własność wersji przed przeglądem produkcji.
3. Przeanalizuj strukturę produktu pod kątem zamierzonego zastosowania
Przegląd struktury należy rozpocząć od funkcji gry, a nie od pojedynczych ostrzeżeń CAD. Pionek musi stać i być łatwy do podniesienia. Token może wymagać płaskiej powierzchni druku i przewidywalnego układania. Kostka może nosić grafikę na kilku ścianach. Posiadacz karty musi pasować do przeznaczonej karty, zachowując jednocześnie widoczny wzór w czystości.
Na stronie DFM firmy Kingke wymieniono siedem obszarów recenzji na poziomie produktu. Zamień każde z nich w pytanie powiązane z rzeczywistym komponentem:
- Jednorodność grubości ścianki:gdzie część zmienia się z powłoki w ciężką masę lokalną?
- Kąt pochylenia:które powierzchnie zwalniają w proponowanym kierunku otwierania, a które nie?
- Siła żeber:które żebra spełniają funkcję, a które są pozostałością po wcześniejszym modelu?
- Podcięcia:czy tę funkcję można zmienić, czy też forma wymaga ruchomej konstrukcji?
- Ryzyko uwięzienia w powietrzu:gdzie są zamknięte końce lub spóźnione detale, które wymagają uwagi?
- Trend skurczu i deformacji:które rozległe, płaskie lub lokalnie ciężkie obszary wymagają szczegółowego przeglądu?
- Racjonalność montażu:czy kierunek łączenia, sposób mocowania i dostępne powierzchnie odpowiadają produktowi?
Dane wyjściowe powinny pokazywać lokalizację każdego problemu w modelu. Komentarz typu „zwiększ przeciąg” jest niekompletny, jeśli nie identyfikuje lica, kierunku otwarcia i wpływu na widoczny kształt. To samo dotyczy komentarzy do ścian i żeber.
Najpierw zaznacz niezbywalne funkcje gry i licencjonowane funkcje wizualne. Zespół inżynierów może następnie odróżnić funkcję, którą można uprościć, od takiej, która wymaga innego rozwiązania formy.
4. Połącz każdą decyzję dotyczącą części z proponowaną formą
Model może wyglądać czysto na ekranie, a mimo to plan oprzyrządowania pozostaje nierozwiązany. Kingkegoprecyzyjny projekt formy wtryskowejstrona zawiera listę układów wnęk, powierzchni podziału, podstawy formy, chłodzenia, gorących lub zimnych kanałów, wyrzutu, prowadnic, ciągnięcia rdzenia i wentylacji w ramach zakresu projektu.
Poproś dostawcę, aby umieścił główne decyzje dotyczące formy na widokach rzeczywistego komponentu. W raporcie należy wskazać kierunek otwarcia, wstępną trasę rozstania, proponowany rejon bramy, strefy wyrzutników i wszelkie ruchome konstrukcje. W przypadku propozycji obejmującej wiele gniazd należy również określić, które części mają wspólne narzędzie i w jaki sposób uwzględniono asortyment produkcyjny.
Koncepcja formy nie musi być gotowym projektem narzędzia podczas pierwszego przeglądu. Potrzebuje wystarczającej definicji, aby ujawnić kompromisy. Jeśli brama ukryta wymaga innej powierzchni wyrzutu lub podcięcie wymaga suwaka zmieniającego linię podziału, kupujący powinien to sprawdzić przed wydaniem stali.
Kingkegoplastikowa forma wtryskowapage twierdzi, że prace nad formami mogą obejmować konfiguracje z jedną i wieloma gniazdami, optymalizację przepływu, chłodzenia i wyrzucania, testowanie form i walidację próbek. Używaj tych elementów jako nazwanych punktów kontrolnych, a nie ogólnej obietnicy, że każde narzędzie będzie korzystać z tego samego rozwiązania.
5. Zaplanuj całą rodzinę komponentów, a nie jedną atrakcyjną część
Projekty gier planszowych rzadko zawierają jeden izolowany element. Plan formy musi służyć zestawowi, który trafia do pudełka. W tym miejscu matryca komponentów staje się dokumentem produkcyjnym, a nie administracyjnym arkuszem kalkulacyjnym.
Dla każdej geometrii zapisz ilość na grę i oczekiwane wersje kolorystyczne. Następnie porównaj te współczynniki z proponowanym planem wnęki. Układ wnęk wytwarzający równe ilości może nie pasować do gry, w której jeden element jest używany znacznie częściej niż inny.
Trzymaj wymagania wspólne i unikalne oddzielnie:
- Wspólny język kolorów nie dowodzi, że wszystkie części wykorzystują ten sam gatunek materiału.
- Wspólna wysokość nie świadczy o tym, że pionki mają tę samą budowę odlewniczą.
- Wspólny styl grafiki nie dowodzi, że każda powierzchnia akceptuje ten sam proces drukowania.
- Wspólne opakowanie nie stanowi dowodu, że można pobrać próbki lub sprawdzić wszystkie części razem.
- Wspólna własność narzędzia nie eliminuje konieczności tworzenia zapisów rewizji na poziomie części.
Jeśli części mogą mieć tę samą formę, użyj matrycy komponentów, aby porównać bilans produkcji przed zatwierdzeniem układu. Artykuł dotformy rodzinne w porównaniu z oddzielnymi formami do elementów gier planszowychzapewnia ukierunkowane ramy decyzyjne dla tego wyboru.
6. W tej samej recenzji uwzględnij materiał, kolor i dekoracje
Kingkegoelementy plastikowe do gier planszowychstrona zawiera listę niestandardowych kształtów, kolorów, tekstur i projektów drukowanych, w tym druku UV i tampodruku. To sprawia, że wygląd jest częścią założeń produkcyjnych, a nie krokiem do improwizacji po ukończeniu formy.
Zaznacz każdy dekorowany obszar w widoku 3D. Dodaj orientację grafiki, liczbę kolorów i akceptowalne odniesienia do wyrównania. Chroń każdą powierzchnię, na której brama, znak wypychacza lub linia podziału mogłyby kolidować z grafiką lub sposobem obchodzenia się z elementem.
| Opublikowano możliwości Kingke | Dopasowanie opisane na miejscu | Pytanie do rozwiązania w DFM |
|---|---|---|
| Tampodruk | Strona serwisowa przedstawia go dla części zakrzywionych, okrągłych, w kształcie łuku, tłoczonych i nieregularnych. | Czy podkładka może dotrzeć do strefy druku i utrzymać wymaganą rejestrację na tej geometrii? |
| Sitodruk | Strona serwisowa przedstawia ją dla większych obszarów produktów płaskich. | Czy powierzchnia druku jest płaska i dostępna oraz jaka funkcja decyduje o orientacji? |
| Druk cyfrowy UV | Na stronie prezentowane są pełnokolorowe wzory, gradienty, ilustracje i logotypy na elementach plastikowych. | Czy rzeczywista powierzchnia i grafika pasują do proponowanej konfiguracji druku UV? |
| Formowany kolor | Na stronach produktów Kingke dostępne są niestandardowe kolory komponentów. | Który kolor referencyjny, żywica i zatwierdzona próbka będą kontrolować kolor produkcyjny? |
| Tekstura lub formowany detal | Strona komponentów gry planszowej zawiera listę niestandardowych tekstur i kształtów. | Czy kierunek rozstania, pochylenia i zwolnienia zachowa zamierzone widoczne szczegóły? |
Opisy te pochodzą z publikacji Kingkesitodruk i tampodrukIDruk cyfrowy UVstrony. Są to punkty wyjścia do wyboru procesu. Ostateczna przydatność nadal zależy od przesłanego komponentu i grafiki.
Do przygotowania pliku użyj metodylista kontrolna plików graficznych dla drukowanych komponentów gry. Jeśli proces pozostaje otwarty, porównaj dwie metody wtampodruk a przewodnik po druku UV.
7. Określ, co zawiera oferta i co może ją zmienić
Projekt zatwierdzony przez DFM nie jest przydatny, jeśli zakres komercyjny nadal odwołuje się do innego założenia. Strona Kingke dotycząca DFM i szacowania kosztów wymienia formy, formowanie wtryskowe, materiały, obróbkę powierzchni, montaż, pakowanie, logistykę i testowanie jako kategorie kosztów objęte zakresem oceny.
Użyj tych kategorii jako granicy cytatu. Kupujący nie potrzebuje publicznej formuły cenowej. Kupujący musi wiedzieć, jaką wersję projektu, założenia ilościowe, materiał, wykończenie i podstawę opakowania obejmuje każda linia.
Poproś cytat o stwierdzenie:
- Identyfikatory części i rewizja używane do wyceny form.
- Proponowany układ wnęki i ewentualne założenie wspólnego narzędzia.
- Baza żywicy i koloru używana do wyceny części formowanych.
- Uwzględniono sposób dekoracji i zakres grafiki.
- Dowolny montaż, wkładka lub podstawa operacji dodatkowej.
- Format opakowania i ilość opakowania użyte do wyceny.
- Elementy testowe i logistyczne, które są uwzględnione, wykluczone lub nadal otwarte.
Kiedy projekt ulegnie zmianie, zapisz, które kategorie kosztów wymagają nowego przeglądu. Zmienione podcięcie może mieć wpływ na strukturę formy. Nowa, pełnokolorowa grafika może mieć wpływ na dekorację. Inny zestaw ilości może mieć wpływ na ocenę narzędzia rodziny. Ten dziennik zmian jest bardziej przydatny niż pytanie, czy „cena jest nadal aktualna” bez podawania nazwy zmienionych danych wejściowych.
8. Uzgodnij zatwierdzenie próbki przed przybyciem pierwszej próbki
Strona poświęcona formom firmy Kingke obejmuje testowanie pleśni i weryfikację próbek w ramach zapewnianego wsparcia. Kupujący powinien zdefiniować zapis walidacyjny przed wysyłką próbek. W przeciwnym razie opinia stanie się zbiorem zdjęć z adnotacjami, bez wyraźnego powiązania z zatwierdzonym modelem.
Utwórz arkusz próbny dla każdego identyfikatora części. Zapisz wgłębienie, jeśli narzędzie ma więcej niż jedno, zastosowany materiał i kolor, wersję modelu oraz to, czy próbka zawiera ostateczną dekorację. Sfotografuj te same widoki w każdej rundzie przeglądu.
Podziel obserwacje na cztery grupy:
- Funkcjonować:dopasowanie, montaż, stanie, układanie, obsługa i interakcja z prawdziwą grą.
- Wygląd:widoczne ślady, faktura, pokrewieństwo kolorów, linia podziału i rozmieszczenie dekoracji.
- Konsystencja:różnice pomiędzy ubytkami, elementami lub rundami przeglądowymi.
- Dokumentacja:rewizja modelu, odchylenie otwarte, właściciel i wymagane następne działanie.
Wyraźnie zatwierdzaj odstępstwa. Jeżeli na spodzie akceptowany jest świadek bramy, należy umieścić tę lokalizację w standardzie wizualnym. Jeśli linia neutralna została przesunięta, zaktualizuj obraz DFM. Następna partia nie powinna zależeć od tego, czy ktoś przypomni sobie wcześniejszą rozmowę wideo.
Gdy pojawi się usterka, użyjprzewodnik po wadach formowania wtryskowego elementów gier planszowychzorganizować obserwację według lokalizacji, wnęki i rewizji przed zmianą produktu.
9. Dodaj kontrole dla określonego typu komponentu

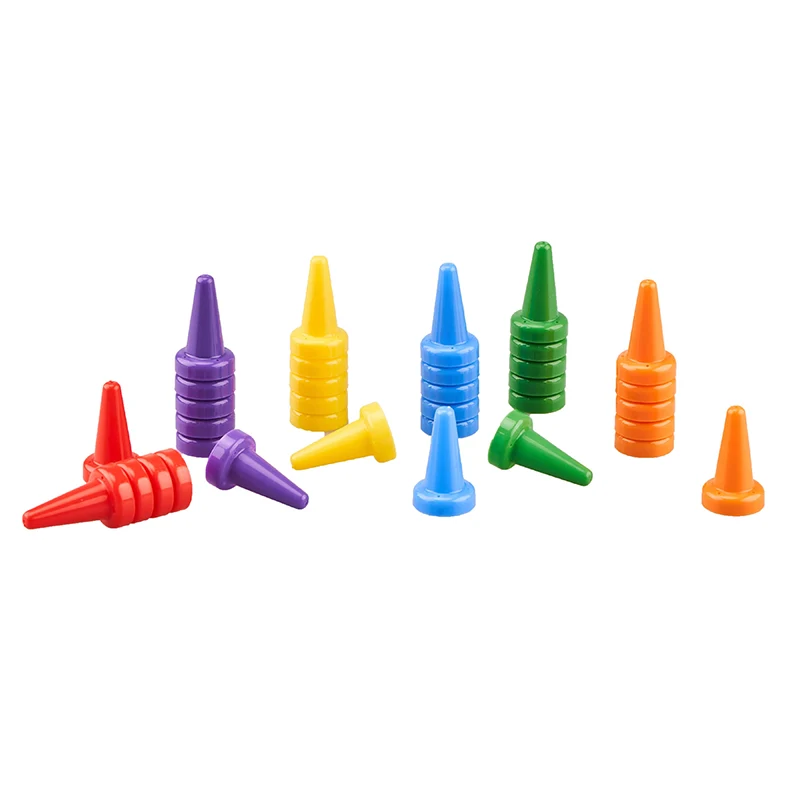

Plastikowe pionki i figurki
Kingkegoplastikowy pionekstrona oferuje niestandardowe pozy, proporcje i kształty oraz identyfikuje ABS jako materiał użyty na tej stronie produktu. W przypadku DFM zaznacz zamierzoną płaszczyznę stojącą, kształt podstawy, delikatne detale, front wizualny i wszelkie obszary przeznaczone do malowania lub drukowania. Potwierdź każdą pozę osobno, ponieważ zmieniona kończyna lub podstawa może spowodować nową decyzję dotyczącą formy.
Żetony plastikowe
Kingkegoplastikowy żetonlisty stron PP i ABS, niestandardowe kształty, rozmiary, grubości, kolory i druk. Pakiet DFM powinien identyfikować dwie widoczne powierzchnie, stan krawędzi, wymagania dotyczące układania w stosy i strefę dekoracji. Nie pozwól, aby wgłębienie lub wypukła krawędź grafiki pojawiały się tylko w późnych plikach graficznych.
Plastikowe kostki
ThePlastikowa kostka do gry stołowejstrona zawiera również listę PP i ABS oraz opis niestandardowego rozmiaru, koloru i drukowanej treści. Przegląd kostek powinien określić, które ściany zostaną wydrukowane, w jaki sposób kontrolowana jest ich orientacja i czego gra oczekuje od układania stosów. Traktuj obiekt jak sześć funkcjonalnych ścian, a nie ogólny blok.
Uchwyty, tace i akcesoria wieloczęściowe
Oferta komponentów do gier planszowych firmy Kingke obejmuje uchwyty i akcesoria do przechowywania, a także mniejsze elementy do gry. Dodaj kartę kojarzącą, token lub wkładkę do pakietu DFM. Zaznacz kierunek montażu, powierzchnie stykowe, relacje ruchome i widoczne powierzchnie, które wymagają ochrony przed śladami pleśni.
10. Jaki przydatny raport DFM powinien pozwolić kupującemu zatwierdzić
Raport powinien kończyć się decyzjami, a nie tylko obserwacjami. Kompaktowa tabela może powiązać każdy problem z lokalizacją modelu, proponowanym działaniem i statusem zatwierdzenia. Zachowaj odrzucone pomysły w rejestrze, aby ta sama opcja nie została ponownie poruszona bez nowych informacji.
| Sekcja raportu | Minimalna przydatna treść | Zatwierdzenie kupującego |
|---|---|---|
| Kontrola dokumentów | Projekt, identyfikator części, wersja pliku, data i lista otrzymanych danych wejściowych. | Potwierdź, że sprawdzono właściwy pakiet. |
| Struktura produktu | Oznaczone widoki ściany, zanurzenia, żeber, podcięć, ryzyka powietrznego, trendu deformacji i montażu. | Zaakceptuj proponowane zmiany produktu lub podaj chroniony cel. |
| Koncepcja formy | Kierunek otwierania, przecinanie, obszar przewężki, wyrzucanie, ciągnięcie rdzenia, podejście do wnęki i założenie prowadnicy. | Zaakceptuj widoczne znaki i proponowany kierunek oprzyrządowania. |
| Plan wyglądu | Założenia materiałowe, uformowany kolor, tekstura, proces drukowania, rozmieszczenie grafiki i chronione twarze. | Potwierdź trasę pojawienia się i otwórz próbki. |
| Podstawa komercyjna | Uwzględnione kategorie kosztów, miks ilościowy, wykończenie, montaż, pakowanie, testowanie i założenia logistyczne. | Potwierdź, że oferta i DFM odnoszą się do tego samego zakresu. |
| Rejestr ryzyka | Problem, wpływ, proponowane działanie, właściciel, termin i status. | Zamknij, zaakceptuj lub pozostaw otwarte każde ryzyko u właściciela. |
| Przykładowy plan | Kontrole na poziomie części, identyfikacja gniazda, pliki referencyjne, stan dekoracji i zapis zatwierdzeń. | Zdefiniuj, jakie dowody zwalniają projekt do następnego etapu. |
Przed zatwierdzeniem przeprowadź ostatnią kontrolę krzyżową: matryca komponentów, model 3D, rysunki, grafika, raport DFM, propozycja formy, oferta cenowa i arkusz próbny powinny wykazywać tę samą aktywną wersję. Jeżeli dany dokument nie może wykazywać rewizji, należy podać jego datę i właściciela w rejestrze dokumentów.
Jest to najbardziej użyteczna informacja, jaką może uzyskać proces DFM. Zamienia rozproszone rozmowy dotyczące projektowania, narzędzi i zakupów w możliwe do prześledzenia wytyczne produkcyjne. Rezultatem nie jest pewność, że żaden problem nie może wystąpić. Jest to wyraźniejszy zapis tego, co zespół projektowy wiedział i co zatwierdził przed wykonaniem narzędzi.
Często zadawane pytania
Co powinienem wysłać, aby uzyskać recenzję komponentu gry planszowej DFM?
Wyślij najnowszy model 3D i wszelkie kontrolowane rysunki 2D, a także listę komponentów, planowany materiał, wymagania dotyczące koloru i wykończenia, grafikę, założenia ilościowe, informacje o montażu, powierzchnie kosmetyczne i kryteria akceptacji próbek. Zaznacz poprawkę w każdym pliku, tak aby recenzja i wycena odnosiły się do tego samego projektu.
Co Kingke recenzuje podczas DFM?
Opublikowany przez firmę Kingke zakres DFM zawiera listę jednorodności grubości ścianek, kąta pochylenia, żeber, podcięć, ryzyka uwięzienia powietrza, trendów skurczu i deformacji oraz racjonalności montażu. Przegląd wykonalności formy obejmuje również układ wnęki, powierzchnie podziału, chłodzenie, wyrzucanie, wyciąganie rdzenia, liczbę wnęk i decyzje dotyczące gorących kanałów.
Czy drukowanie powinno być uwzględnione w DFM?
Tak. Metoda druku wpływa na to, które powierzchnie muszą być dostępne, płaskie lub równomiernie rozmieszczone. Strona Kingke prezentuje tampodruk w przypadku części zakrzywionych lub nieregularnych, sitodruk w przypadku większych płaskich powierzchni oraz druk cyfrowy UV w przypadku pełnokolorowych grafik. Ostateczna metoda nadal wymaga potwierdzenia pod kątem rzeczywistych wymagań dotyczących części, grafiki i produkcji.
Czy jedno zatwierdzenie DFM może obejmować całą rodzinę elementów gry?
Wspólny język projektowania nie sprawia, że części są identyczne. Każdy pionek, żeton, kostka czy uchwyt może mieć inny układ ścian, linię podziału, bramę, powierzchnię wyrzutu i strefę dekoracyjną. Zatwierdź wspólne zasady raz, ale zachowaj zapis dotyczący konkretnej części dla każdej unikalnej geometrii formowanej.
Kiedy kończy się przegląd DFM?
Przegląd jest gotowy do zatwierdzenia oprzyrządowania, gdy kupujący i dostawca odwołują się do tej samej wersji pliku, zapisano dyspozycje dotyczące głównych ryzyk produkcyjnych, zdefiniowano koncepcję formy i plan dekoracji, widoczne są założenia handlowe i uzgodniono metodę zatwierdzania próbki. Otwarte założenia powinny pozostać na liście, a nie być traktowane jako zatwierdzone fakty.
